Tot ce trebuie să știți despre discurile ceramice piezoelectrice medicale

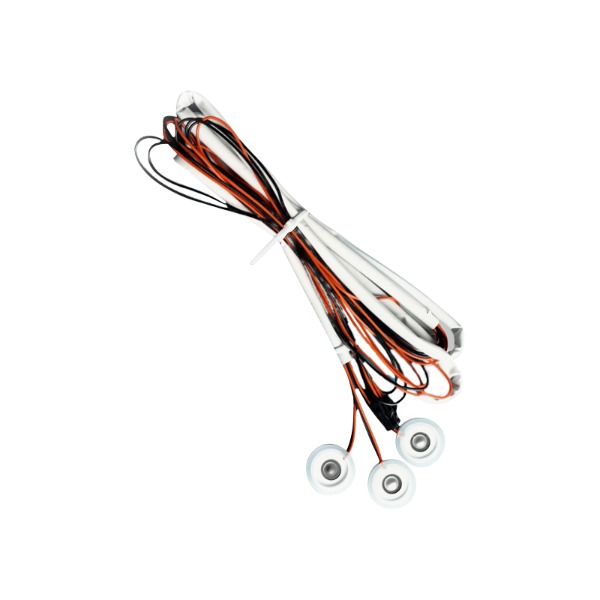

Disc ceramic piezoelectric medical s trebuie să atingă un coeficient de cuplare electromecanic în modul grosime (kt) peste 0,48 și o impedanță acustică sub 35 MRayl pentru a fi potrivite pentru imagistica de diagnostic sau ultrasunetele terapeutice. Fără acești parametri, discul nu poate produce rezoluția necesară sau penetrarea sigură a țesuturilor.

Spre deosebire de piezoceramica industrială sau de consum, discurile de calitate medicală se caracterizează prin pierderi dielectrice strict controlate (tan δ < 0,02) și temperatură Curie peste 300°C pentru a asigura stabilitatea în timpul sterilizării și a funcționării prelungite.

Proprietăți critice ale materialelor pentru aplicații medicale

Discurile ceramice piezoelectrice medicale sunt fabricate de obicei din compoziții modificate de zirconat de plumb (PZT). Tabelul de mai jos prezintă intervale de proprietăți esențiale pentru utilizări medicale obișnuite, cum ar fi imagistica cu ultrasunete, HIFU (ultrasunete focalizate de mare intensitate) și senzori de flux.

• Constanta de sarcină piezoelectrică (d33): 400–600 pC/N – asigură o deplasare suficientă pentru excitația de joasă tensiune.
• Permitivitatea relativă (εr): 1200–1800 la 1 kHz – potrivește impedanța electrică cu circuitele de driver medicale.
• Factorul de calitate mecanic (Qm): 60–150 – echilibrează sensibilitatea (Qm scăzut) față de puterea de ieșire (Qm ridicat) pentru imagistică sau terapie.
• Densitate (ρ): 7,5–7,8 g/cm³ – afectează potrivirea acustică cu țesutul uman.

De exemplu, un disc folosit într-o sondă cu ultrasunete cardiacă necesită kt > 0,5 şi variația grosimii mai mică de ±2 μm de-a lungul diametrului discului pentru a evita distorsiunile de fază și artefactele.

Raportul dintre diametru și grosime și selecția frecvenței de rezonanță

Frecvența de funcționare a unui disc piezoelectric medical este invers proporțională cu grosimea acestuia. Pentru un disc în modul radial standard, frecvența fundamentală în modul grosime f_t (în MHz) ≈ N_t / grosime (mm) , unde N_t este constanta de frecvență (de obicei 1900–2100 Hz·m pentru materiale de tip PZT-5A).

Benzi de frecvență medicale comune și dimensiunile discului corespunzătoare:

• 2–5 MHz (imagini abdominale și obstetricale): grosime 0,4–1,0 mm, diametru de obicei 10–25 mm.
• 7,5–10 MHz (vasculare și părți mici): grosime 0,2–0,28 mm, diametru 6–12 mm.
• 15–20 MHz (imagini oftalmice și ale pielii): grosime 0,1–0,13 mm, diametru 3–6 mm.

Alegerea unui raport incorect duce la moduri false. Un disc de calitate medicală ar trebui să suprime modurile laterale cu raportul de frecvență radial la grosime < 0,7 pentru a evita interferența cu rezonanța grosimii primare.

Potrivirea acustică și integrarea stratului de suport

Discul ceramic gol are o impedanță acustică de ~34 MRayl, în timp ce țesutul moale uman este de ~1,5 MRayl. Fără straturi potrivite, peste 88% din energia ultrasunetelor este reflectată la interfața disc-țesut, făcând dispozitivul ineficient.

Prin urmare, un disc piezoelectric medical nu este niciodată folosit singur. Este nevoie de:

• Unul sau două straturi potrivite (fiecare cu impedanță intermediară, de exemplu, 9–12 MRayl) pentru a crește eficiența transmisiei la peste 80%.
• Un strat de suport cu atenuare ridicată (impedanță acustică 15–25 MRayl, atenuare > 20 dB/cm/MHz) pentru a amortiza radiația din spate și pentru a scurta durata pulsului.

De exemplu, adăugarea unui singur strat de potrivire cu grosimea λ/4 la frecvența centrală îmbunătățește lățimea de bandă de la 45% până la 72% , crescând direct rezoluția imaginii.

Stalpi electrice și stabilitate de performanță în condiții medicale

Discurile ceramice așa cum au fost fabricate nu sunt încă piezoelectrice până la polarizare. Discurile de calitate medicală necesită o tensiune de polarizare de 2–4 kV/mm la 100–150°C timp de 15–30 de minute pentru a realiza alinierea domeniului. Polingul incomplet are ca rezultat reducerea d33 cu mai mult de 30% și un răspuns instabil în frecvență.

După polarizare, discurile suferă îmbătrânire termică și stabilizare. Criteriile de acceptare medicală includ:

• Deriva de capacitate < 3% dupa 500 ore la 37°C (temperatura corpului) si 90% umiditate.
• Rezistență de izolație > 10 GΩ la 500 V DC pentru a preveni curenții de scurgere în sondele de contact cu pacientul.
• Fără depolarizare sub 200°C pentru a supraviețui oxidului de etilenă sau sterilizării în autoclavă (121°C).

Pierderi dielectrice și generare de căldură în discuri de terapie

Pentru aplicații medicale cu undă continuă sau cu ciclu de lucru înalt (de exemplu, ultrasunete de fizioterapie, tăiere chirurgicală), discul trebuie să disipeze căldura fără rezonanță deplasată. Valoarea cheie este factor de pierdere dielectrică (tan δ) . La 1 MHz și 20 V/mm, discurile de terapie medicală mențin bronzul δ < 0,015, limitând creșterea temperaturii la < 15°C la o ieșire acustică de 1 W/cm².

Un disc cu tan δ de 0,03 (comun la discurile industriale cu costuri reduse) ar genera de două ori mai multă căldură, ceea ce duce la:

• Deriva de frecventa a 0,5–1,2% la 10°C creștere , provocând dezacordarea electronicii de conducere.
• Nepotrivirea expansiunii termice cu straturile de lipire, ducând la delaminare după < 50 de cicluri de tratament.

Prin urmare, discurile de terapie medicală specifică viteza maximă de vibrație < 0,5 m/s RMS și includ senzori de temperatură integrați în ansamblul sondei.

Biocompatibilitate și cerințe de încapsulare

Discul ceramic brut în sine nu este biocompatibil datorită conținutului de plumb (PZT tipic conține 60-70% plumb în greutate). Prin urmare, standardele de reglementare medicală (IEC 60601-2-37, ghid FDA) impun încapsularea. Discul trebuie să fie sigilat ermetic sau acoperit cu parilen-C (grosime 5–15 μm) sau epoxidic de calitate medicală.

Validarea încapsulării include:

• Test de citotoxicitate ISO 10993-5: fără liză celulară în jurul discului încapsulat.
• Analiza potențialului leachable: < 0,1 μg/cm²/zi în fluidul corporal simulat.

Fără o încapsulare adecvată, chiar și o defecțiune a unui singur disc poate duce la depășirea costurilor de recertificare a sondei 10.000 USD per incident (depunerea și testarea reglementărilor).

Testarea performanței înainte de integrarea medicală

Fiecare lot de discuri piezoelectrice medicale trebuie să treacă teste electrice și acustice standardizate. Criterii de acceptare/respingere bazate pe IEEE 176-1987 și IEC 60483:

• Mărimea impedanței la rezonanță: ±10% din valoarea nominală.
• Unghiul de fază la rezonanță: > 85° (mod pur).
• Toleranta de capacitate: ±5% la 1 kHz, 25°C.
• Variația grosimii: ≤ ±3 μm pe suprafața discului pentru rețele.

Un disc care depășește aceste limite poate fi integrat direct într-un traductor cu ultrasunete medical sau într-un aplicator de terapie fără reglare ulterioară, economisind 15-20 de ore de calibrare tehnică per sondă.
